16085 HLSA12,5-275/4+0 M Svodič bleskových proudů a přepětí - TYP 1+2, Hakel

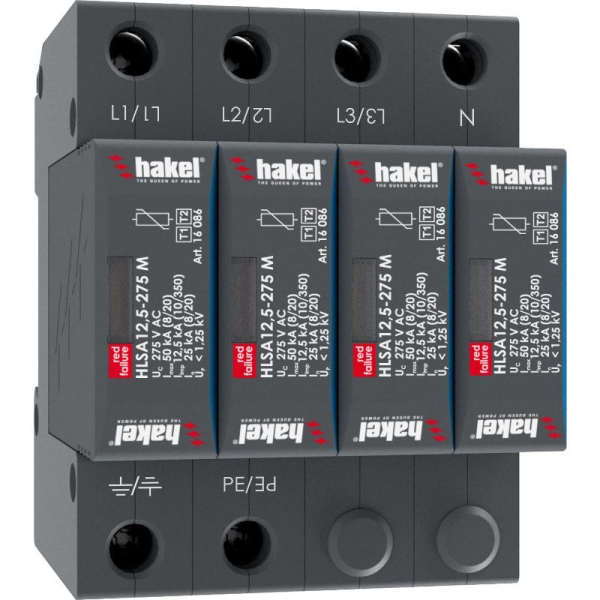

HLSA12,5-275/4+0 M

HLSA12,5-275/4+0 M je zařízení k omezení rázových přepětí a ke svedení impulzních proudů dle normy ČSN EN 61643-11 ed.2 (IEC 61643-11:2011). Sestává se z výkonných varistorů MOV a jeho parametry umožňují použití v objektech s uvažovanou hladinou ochrany LPL III a LPL IV jako jsou menší administrativní budovy, obytné domy, rodinné domky či objekty a haly bez výskytu osob a vnitřního vybavení. Instaluje se na rozhraní zón LPZ 0 – LPZ 1 a vyšší dle normy ČSN EN 62305 ed.2 (IEC 62305:2010) co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů.

Technické parametry:

Klasifikace podle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: TYP 1+2, CLASS I+II

Vhodné pro síť: TN-S

Nejvyšší trvalé provozní napětí (UC): 275 V AC / 350 V DC

Maximální výbojový proud 8/20 (Imax): 50 kA

Impulzní výbojový proud pro zkoušku třídy I 10/350 (Iimp): 12,5 kA

Náboj (Q): 6,25 As

Specifická energie pro zkoušku třídy I (W/R): 39 kJ/Ω

Celkový výbojový proud 10/350 L1+L2+L3->PEN (Itotal): 50 kA

Celkový výbojový proud 8/20 L1+L2+L3->PEN (Itotal): 200 kA

Jmenovitý výbojový proud pro zkoušku třídy II 8/20 (In): 25 kA

Napěťová ochranná hladina (Up): <1,25 kV

Dočasné přepětí TOV (UT): 337 V/5 s

Doba odezvy (tA): <25 ns

Maximální předjištění: 160 A gL/gG

Zkratová odolnost při 160 A gL/gG (ISCCR): 60 kArms

Zóna ochrany před bleskem (LPZ): 0-1

Materiál pouzdra: Polyamid PA6, UL 94 V-0

Stupeň ochrany krytu: IP20

Pracovní teplota (ϑ): -40 °C ... +70 °C

Doporučený průřez připojovaných vodičů (při utahovacím momentu 3 Nm): 25 mm2 (pevný) 16 mm2 (slaněný)

Způsob montáže: Na lištu DIN 35 mm / libovolná

Indikátor stavu: optický terč čirý - ok / optický terč červený - porucha

Životnost: min. 100 000 h
