katalogové číslo: | 27232 |
EAN: | 8590681172070 |
výrobce: | HAKEL |
cena bez DPH: | 2 159,20 Kč |
cena vč. DPH: | 2 612,63 Kč |
RP: | 0,51 Kč |
cena celkem (+ AF + RP): | 2 613,14 Kč |

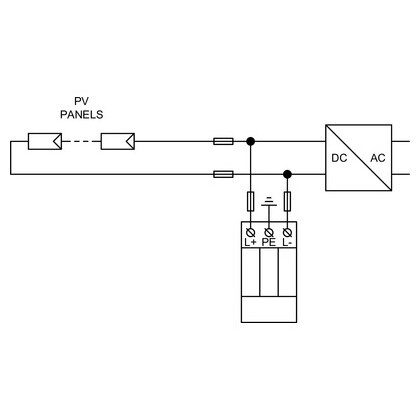

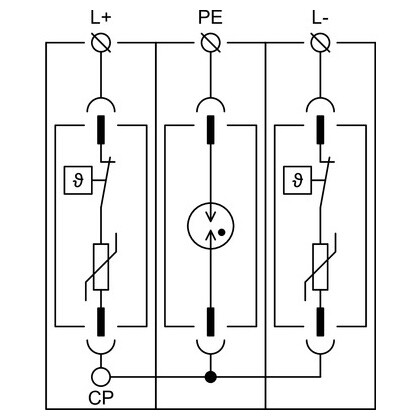

Svodiče rázového přepětí typu T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení. Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů a jsou schopny přerušit DC proud. Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. Instalují se na DC straně v PV aplikacích bez vnějšího LPS nebo s vnějším LPS, kde je dodržena dostatečná vzdálenost „s“. Jsou vhodné pro všechny hladiny LPL. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.
Technické parametry:
Typ SPD: T2 pro fotovoltaické (PV) systémy
Vhodné pro síť: DC
Nominální napětí: 600 V DC
Verze pro zapojení: Y
Jmenovitý výbojový proud (8/20 µs): 20 kA
Celkový výbojový proud (8/20 µs): 40 kA
Výměnné moduly: ano
Náhradní modul: 27244 ( varistor ) a 30066 ( bleskojistky )
Montáž: na DIN lištu
Provozní teplota: -40 až +70 °C

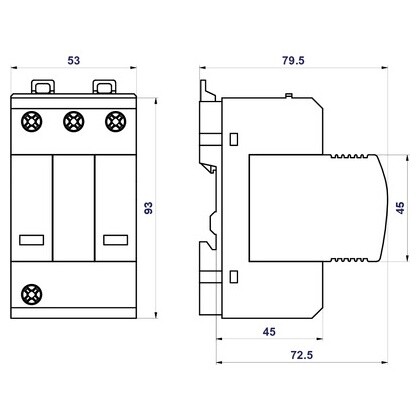

Rozměry: 93 x 79,5 x 53 mm
Hmotnost: 360 g
Stupeň krytí: IP20
