katalogové číslo: | 2CDS273001R0405 |
EAN: | 4016779549738 |
výrobce: | ABB |
cena bez DPH: | 696,98 Kč |
cena vč. DPH: | 843,35 Kč |
RP: | 0,46 Kč |
cena celkem (+ AF + RP): | 843,81 Kč |

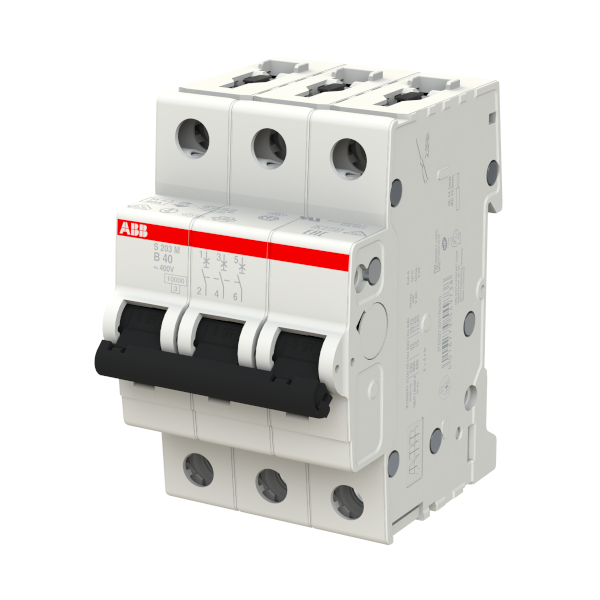

2CDS273001R0405 S203M-B40 Jistič 3P, In: 40 A, char: B, Inc: 10 kA, ABB
Modulární jističe 10 kA pro rezidenční sektor Jističe řady S200 jsou vhodné pro ovládání obvodů a jejich ochrana proti přetížení a zkratům, ochrana osob a kabelů velkých délek v napájecích systémech TN a IT pro bytové a komerční použití.Všechny modulární jističe řady S200 jsou vybaveny indikací polohy kontaktu (CPI) na vypínací páčce. Uživatel snadno zjistí, zda je jistič zapnutý (ON), nebo vypnutý (OFF), což usnadňuje práci a zvyšuje bezpečnost při údržbě.
Technické parametry:
System pro M Compact s instalací na lištu DIN.
Řada S200M
- Jmenovitá zkratová vypínací schopnost Icn: 10 kA
- Vypínací charakteristika: B
- Jmenovitý proud: 40 A
- Počet fází (modulů): 3
- Rozměry jističe (V × H × Š): 88 × 69 × 52,5 mm
- Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC)
- Jmenovitá frekvence: 50/60 Hz
- Stupeň krytí: IP20
- Teplota okolí: –25 až +55 °C
- Skladovací teplota: –40 až +70 °C
- Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
- Připojení pružného Cu vodiče: max. 25 mm2
- Utahovací moment: 2,8 Nm
- Max. průřez přípojnic: 10 mm2
- Montážní poloha: libovolná
- Napájecí strana: libovolná
- Možnost dovybavit jistič příslušenstvím: ano
Splňuje normu: ČSN EN 60947-2
Jmenovitý proud (A) | 40 A |
---|---|
Jmenovité napětí (V) | 400 V |
Počet pólů | 3 |
Zkratová odolnost | 10 kA |
Počet modulů | 3 |
Počet fází | 3 |
Charakteristika | B |
Druh napětí | AC/DC |
Včetně N pólu | Ne |
