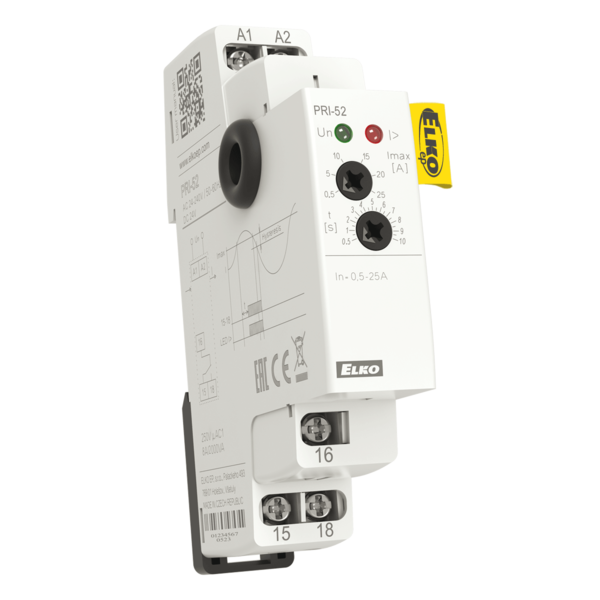

3655 PRI-52 Hlídací proudové relé, rozsah 0,5-25A AC, nepřímé měření, Elko EP

PRI-52 | Hlídací proudové relé

• Relé je určeno:
  - pro diagnostiku vzdáleného zařízení (zkratu, zvýšení odběru)
  - přednostní (prioritní) relé - dva spotřebiče (např. bojler a podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně - nedochází tak k proudovému přetížení a následnému vybavení jističe. Lze tak ušetřit na paušálu hlavního jističe.
  - indikátor průchodu proudu - informace o zapnutém vytápění, sklokeramické desce, ventilátoru... - připínaní spotřebičů dle výkonu střídače (měniče) u fotovoltaických aplikacích
• NOVINKA - otvor pro průvlečný vodič je veden tělem přístroje
• Součástí přístroje je proudový transformátor, který snímá velikost proudu provlečeným vodičem
• Možné použít i ke snímání proudu až do 600 A z externího proudového transformátoru
• Plynulé nastavování vybavovacího proudu potenciometrem - rozsah AC 0.5.. 25 A • plynulé nastavování zpoždění potenciometrem - nastavitelné v rozsahu 0.5.. 10 s
• Napájecí napětí AC 230 V
• Výstupní kontakt 1x přepínací 8 A (AC1)
• Jednofázové provedení, 1-MODUL, upevnění na DIN lištu, třmenové svorky


Technické parametry


• Napájecí svorky: A1 - A2

• Napájecí napětí: AC 230 V / 50 - 60 Hz
• Tolerance napájecího napětí:  -15 %; +10 %
• Nastavení hodnoty proudu:  potenciometrem
• Počet kontaktů: 1 x přepínací (AgNi)
• Pracovní teplota:  -20...+55 °C
• Upevnění:  DIN lišta EN 60715
• Krytí: IP40 z čelního panelu / IP10 svorky
• Rozměr: 90 x 17,6 x 64 mm
• Hmotnost: 65 g
