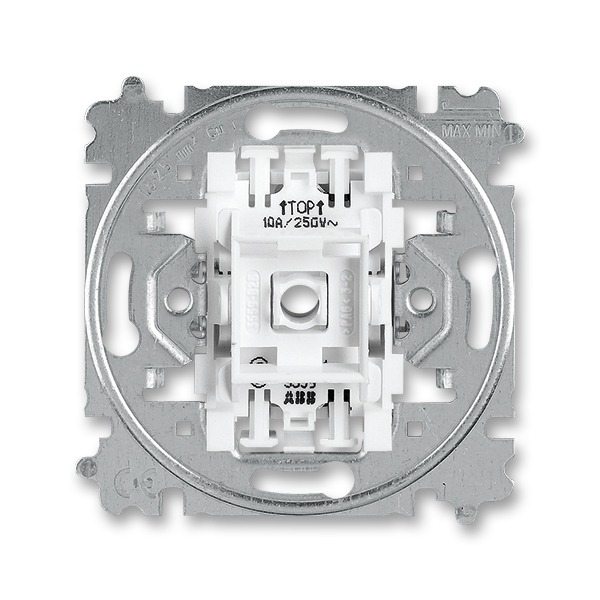

3559-A91345 Přístroj ovládače zapínacího se svorkou N, řazení 1/0, 1/0S, 1/0So, ABB

0 %
107,48 Kč
ks
vložit do košíku
Skladem
katalogové číslo: 3559-A91345
EAN: 8595017253669
výrobce:ABB
cena bez DPH:88,83 Kč
popis
parametry
soubory a odkazy
diskuze
Recenze

Přístroj ovládače zapínacího se svorkou N s bezšroubovými svorkami.

10 A, 250 V AC

Upevnění šrouby, bezšroubové svorky (pro vodiče 1-2,5 mm²)
Doutnavka není součástí spínače.

Řazení: 1/0, 1/0So, 1/0S


Přístroj je vhodný pro spínače ABB v designech Tango, Levit, Neo, Neo Tech, Element, Time, Time Arbo, future linear, solo, solo carat, alpha exclusive.

Doutnavka ani LED není součástí spínače.


Montáž bezšroubových přístrojů spínačů řady 3559



Použití a zapojení spínače řazení 1/0
Řazení: 1/0
Název: ovladač zapínací (tlačítko)
Použití: k sepnutí obvodu, po uvolnění stisku obvod sám rozepne, typicky jako zvonkové tlačítko
Schéma zapojení spínače řazení 1/0
Použití a zapojení spínače řazení 1/0S
Řazení: 1/0S
Název: ovladač zapínací se signalizační doutnavkou (tlačítko s doutnavkou)
Použití: k sepnutí obvodu, po uvolnění stisku obvod sám rozepne, doutnavka signalizuje sepnutý stav
Schéma zapojení spínače řazení 1/0S
Použití a zapojení spínače řazení 1/0So
Řazení: 1/0So
Název: ovladač zapínací s orientační doutnavkou (tlačítko s orientační doutnavkou)
Použití: jako ovladač s řazením 1/0 (80), doplněný o orientační doutnavku, která svítí, pokud je připojený spotřebič vypnutý
Schéma zapojení spínače řazení 1/0So
Bezsroubove provedeni
