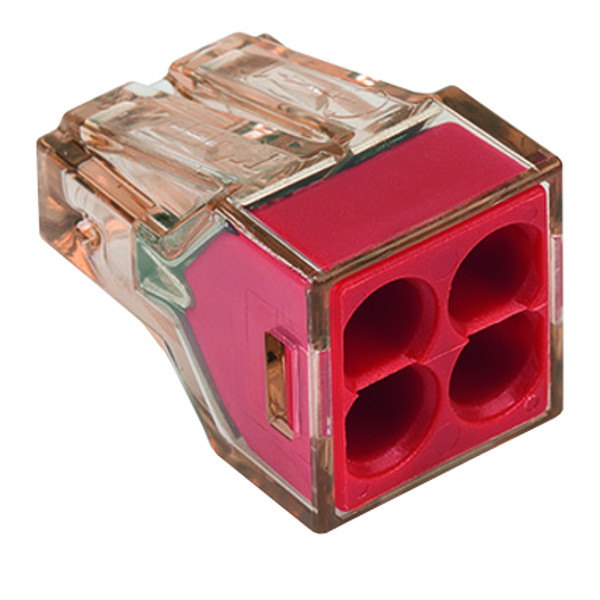

773-604 - Svorka krabicová 4x 1,5-4mm2

Hospodárná alternativa pro vodiče do 4 mm2: instalační krabicová svorka WAGO řady 773

V podobě instalační krabicové svorky řady 773 představuje WAGO novou generaci produktů pro plné vodiče o průřezu do 4 mm2. Řada 773 se v elektroinstalaci a domovních instalacích používá zejména při připojování větších spotřebičů, jako jsou klimatizační jednotky nebo průtokové ohřívače. Práci uživatelům usnadňuje jednak kompaktní konstrukční provedení, jednak možnost přímého zapojení plných vodičů bez použití nástrojů (zásuvný svorkový spoj PUSH WIRE®). Instalace je tak rychlejší, snadnější, bezpečnější a – díky nízkým pořizovaným nákladům svorek řady 773 – také hospodárnější.

Ve srovnání s dosud dostupnou třívodičovou svorkou řady 273 potřebuje čtyřvodičová svorka řady 773 asi o 30 procent méně prostoru – z hlediska vodiče jsou prostorové nároky dokonce poloviční.

Připojit lze plné vodiče o průřezu od 1,5 do 4 mm2. Při návrhovém napětí 400 V činí přípustný jmenovitý proud svorky 32 A, což umožňuje plně využít proudovou kapacitu vodičů o průměru 4 mm2.

Pouzdro řady 773 je transparentní. Technikovi tak umožňuje na první pohled zjistit, zda jsou všechny vodiče zasunuty po doraz a správně propojeny. Instalační krabicové svorky dále disponují zkušebními otvory pro všechny běžné zkušební hroty.

• Počet přípojných bodů: 4
• Počet potenciálů: 1
• Jmenovité napětí: 400 V
• Jmenovité rázové napětí: 4 kV
• Jmenovitý proud: 32 A
• Technologie spojení: PUSH WIRE®
• Pro rozměry vodičů: 1,5 ... 4 mm²
• Délka odizolování: 12 mm
• Typ zapojení Boční vstup kabeláže
• Šířka 9,2 mm
• Výška 13,1 m
• Délka 19,5 mm
• Barva: transparentní
• Pro typ vodičů: plné
