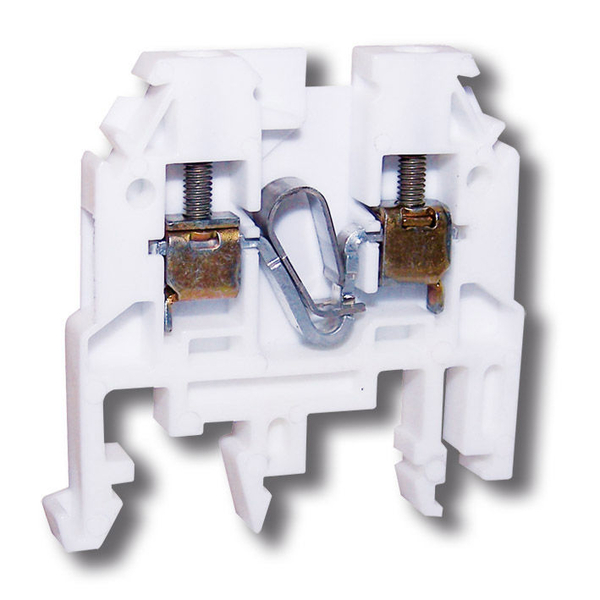

A121111 RSA 2,5 A Svorka řadová - bílá, Elektro Bečov

Řadové svornice RSA jsou určeny pro spojování elektrických obvodů malého a nízkého napětí měděnými tuhými, i ohebnými, eventuelně hliníkovými vodiči. Rozsah možných připojitelných vodičů je od 0,15 mm2 do 95 mm2. Ohebné vodiče není nutné zakončovat dutinkou. Svornice je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2 a vybrané svornice i v prostředí s vnějšími vlivy dle AG 2 a AH 2. Řadové svornice RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 °C. Pro splnění a dodržení legislativních a bezpečnostních požadavků je nutné při instalaci propojek RSA 6 A a RSA 10 A vždy použít boční přepážky (jak mezi sebou, tak i v případě použití pouze jedné propojky, kde nevložením přepážky dojde ke zkrácení vzdušné vzdálenosti mezi propojkou a můstkem následné svornice asi na polovinu – cca 5 mm). Vybrané svornice jsou zkoušeny na seizmickou odolnost dle ČSN IEC 980:1993 a norem souvisejících a podle certifikace GOST R. Řadové svornice RSA jsou určeny pro použití ve všech segmentech elektrotechnického průmyslu včetně nejnáročnějších energetických provozů. Při použití hliníkových vodičů ve svornicích se postupuje dle technické informace TNI 37 0606.

Technické parametry:

• Jmenovitý proud: 24 A
• Jmenovité napětí: 750 V ~ / 830 V =

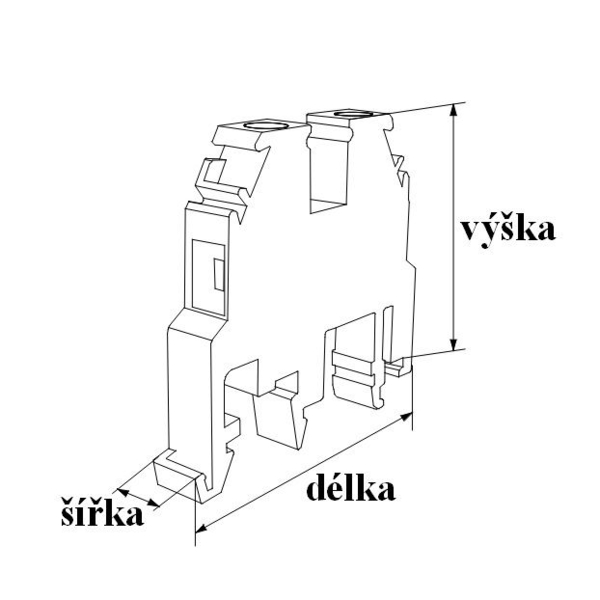

• Rozměry: 5x40,5x41,5 mm
• Rozsah upínaných vodičů:
  • Cu (D-plný tuhý vodič): 0,2-2,5 mm²
  • Cu (L-slaněný vodič): 0,15-1,5 mm²
• Maximální počet vodičů x průřez vodičů:
  • Cu (D-plný tuhý vodič): 2x 0,2-1 mm²
  • Cu (L-slaněný vodič): 2x 0,2-1 mm²
• Elektrická pevnost: 4 kV
• Zkratová odolnost: 300 A
• Barva: bílá (1000).
